剩余电流式电气火灾监控探测器当前位置：首页 > 电气火灾消防>剩余电流式电气火灾监控探测器>剩余电流传感器 DH-A-JX 矩形
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。
附加功能：

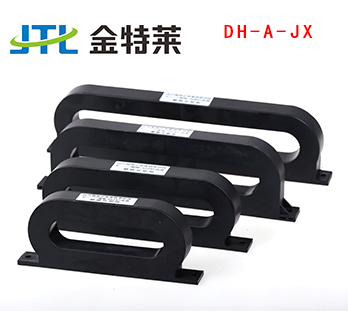

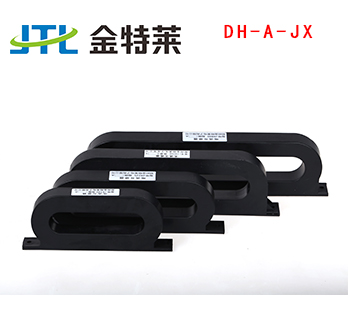

名称：剩余电流传感器
型号：DH-A-JX
产品简介：
a.JX剩余电流传感器，专为采集零序电流信号设计。
b.零序电流为mA级，且必须用于穿芯方式，对平衡特性和现行要求较高。
c.本系列产品测量范围宽，额定一次电流范围：10mA-1000mA，额定二次电流范围：0~1mA，优异先进的制作流程。
d.保证了准确等级、可靠性等技术要求。
产品应用范围:
☆适用于电机保护，继电保护
☆适用于电气火灾监控系统，小电流选线接地系
剩余电流传感器额定电流:
| 框架电流（A） | 额定电流 | |||
| 100 | 16、20、25、32、40、50、63、80、100 | |||
| 225 | 125、140、160、180、200、225 | |||
| 400 | 250、315、350、400 | |||
| 630 | 500、630 | |||
| 800 | 700、800 | |||
| 1250 | 1000、1250 | |||
| 1600 | 1600 | |||
| 2000 | 2000 | |||
相关产品推荐：剩余电流传感器圆形 DH-A-YX
剩余电流传感器特点:
☆较高的性价比，环保无污染
☆准确度较高，固定方式灵活，体积小
☆外壳材料采用阴烯ABS外形美观、体积小、安装方便
☆重量轻、全封闭、高绝缘
☆较高饱和感应强度，扛过载能力强
剩余电流传感器技术参数：
|
电气参数 |
机械参数 |
||
|
额定连续热电流 |
2A |
外壳 |
环保阻燃ABS |
|
一次额定电流 |
1000 mA |
骨架 |
PBT |
|
二次额定电流 |
1mA |
铁芯 |
超微晶 |
|
比差值 |
≤±0.1% |
内部结构 |
环氧树脂灌封 |
|
相位差 |
≤±10分 |
施工 |
螺丝固定 |
|
工频耐压 |
3KV/1mA/1min |
工作温度 |
上限温度：+40℃ 下限温度：-10℃ |
|
绝缘电阻 |
DC500V/1MΩmin |
相对湿度 |
≤85% |
|
精度等级 |
0.5级 |
输出连接 |
屏蔽线或端子 |
剩余电流传感器外观尺寸：
| 型号 | 精度 | 尺寸 | |||||||
| A | B | C | D | E | F | G | φ | ||
| JX100 | 0.5 | 160 | 65 | 20 | 148 | 140 | 100 | 25 | 5 |
| JX225 | 0.5 | 202 | 65 | 22 | 188 | 180 | 140 | 25 | 5 |
| JX400 | 0.5 | 255 | 72 | 22 | 240 | 224 | 183 | 32 | 5 |
| JX630 | 0.5 | 292 | 72 | 22 | 280 | 272 | 232 | 32 | 5 |
| JX800 | 0.5 | 290 | 72 | 22 | 280 | 272 | 233 | 33 | 5 |
| JX1250 | 0.5 | 450 | 95 | 30 | 435 | 390 | 335 | 34 | 6 |
| JX1600 | 0.5 | 480 | 102 | 30 | 462 | 450 | 390 | 43 | 6 |
